| 브랜드 이름: | GENY |
| 모델 번호: | YC1891D |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 100/년 |

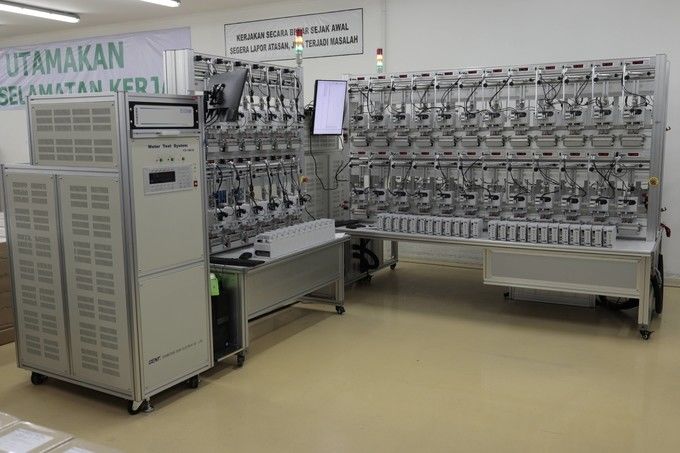

우리의 첨단 미터 테스트 시스템은 1P2W 모델을 포함한 다양한 미터에 대한 포괄적인 테스트 솔루션을 제공하기 위해 설계되었습니다.그것은 현재와 전압 측정 회로 사이의 닫힌 링크를 가진 단일 단계 미터에서 활성 및 반응 전력의 테스트를 지원이 시스템은 전류 출력 스위치로 장착되어 선택 기능이 선택되면 2 요소 미터의 캘리브레이션을 가능하게합니다.
각 미터 위치에는 RS232 및 이더넷 통신 포트가 장착되어 전자 미터의 자동 캘리브레이션을 촉진합니다. 테스트 프로세스를 간소화하는 선택적 향상입니다.이 시스템은 다재다능합니다, 자동, 반자동 또는 수동 동작을 통해 기계 계측기, 전자 기계 계측기 및 전자 계측기를 측정할 수 있습니다.
알루미늄 합금 으로 제작 된 이 시스템 은 가볍고 견고하며, 부식 에 저항 합니다. 이 시스템 에는 기계적 미터 의 디스크 를 위한 자동 위치 로터 마크 가 있습니다.테스트 효율성을 높이는 것스캐닝 헤드의 동기화 스윙은 제어 기능을 단순화하고 시스템에서는 시작 테스트와 미끄러지는 테스트 기능을 제공합니다.
이 시스템은 다양한 계수의 상수를 동시 측정하도록 설계되었으며 과부하, 단전압 회로 및 개방 전류 회로 시나리오에 대한 보호 기능을 포함합니다.사용자 친화적 인 테스트 소프트웨어는 Windows 10 및 XP 운영 체제와 호환되며 모든 현대 에너지 계측기 테스트 필요에 대한 모듈을 포함합니다., 오류 테스트, 하모닉 테스트, 수요 테스트 및 영향 테스트와 같이.
저장된 테스트의 데이터는 다른 프로그램과 함께 사용할 수 있는 여러 형식으로 수출될 수 있으며, 시스템의 유용성을 향상시킵니다. 전체 시스템은 CE 인증을 받았습니다.유럽연합 안전보건기준의 준수 여부를 확인하는.
| 신청 조건 및 요구 사항 | |||||
| 환경 | 전력 요구 | 안전 | |||
| 운영 | 습도 | 고도 | 전압 공급 | IP 클래스 | 적합성 |
| 온도 | |||||
| -10°C~+40°C | 35%~85% | < 2500m | 3x220/380v±10% (또는 사용자 정의) | IP 30 | CE 적합성 |
| 50/60Hz±2Hz | |||||
| 종류 | YC1891D-6 | YC1891D-12 | YC1891D-24 | YC1891D-48 | |
| 미터 위치 수 | 6 | 12 | 24 | 48 | |
| 정확성 | 0.05 | ||||
| 전력 공급원 | YC8-101-250 | YCS-101-600 | YCS-101-1200 | YCS-101-2500 | |
| 표준 미터 | SZ-01A-K3 | ||||
| MSTV | HJ200G-6 | HJ200G-12 | HJ200G-24 | HJ200G-48 | |
| 스캐닝 헤드 | YCG-2 시리즈 | ||||
| 전압 | |||||
| 시험 전압 출력 (상태중립) | 24V~300V (또는 맞춤) | ||||
| 전압 출력 전력 | 최대 100VA | 최대 250VA | 최대 500VA | 최대 1000VA | |
| 결의 | 범위의 전체 규모 값의 0.01% 이상 | ||||
| 정밀성 설정 | 최종 범위 값에서 0.05% 이상 | ||||
| 안정성 | 0.005%/h보다 낫다 (융합 시간 150 s) | ||||
| O-max.load에서 부하 조절 | 0.01% 이상 | ||||
| 왜곡 요인 | 선형 저항 부하에 0.3% 이상 | ||||
| 하모닉 | 2번 - 41번 자유 프로그래밍 | ||||
| 전류 | |||||
| 시험 전류 출력 | 1mA-120A/200A | ||||
| 전류 출력 전력 | 최대 250VA 최대 500VA 최대 1000VA 최대 2000VA | ||||
| 결의 | 범위의 전체 규모 값의 0.01% 이상 | ||||
| 정밀성 설정 | 최종 범위 값에서 0.05% 이상 | ||||
| 안정성 | 0.005%/h보다 낫다 (융합 시간 150 s) | ||||
| O-max.load에서 부하 조절 | 0.01% 이상 | ||||
| 왜곡 요인 | 선형 저항 부하에 0.3% 이상 | ||||
| 하모닉 | 2번 - 41번 자유 프로그래밍 | ||||
| 단계 각도 | |||||
| 단계 각도 | 0°-360° | ||||
| 결의 | 00.01° | ||||
| 정밀성 설정 | 0.1° | ||||
| 빈도 | |||||
| 범위 | 45Hz~65Hz | ||||
| 결의 | 00.01Hz | ||||
| 오류 표시 | |||||
| 오류 표시 유형 | 빨간색 LED | ||||
| 오류 표시 해상도 | 8자리 | ||||
