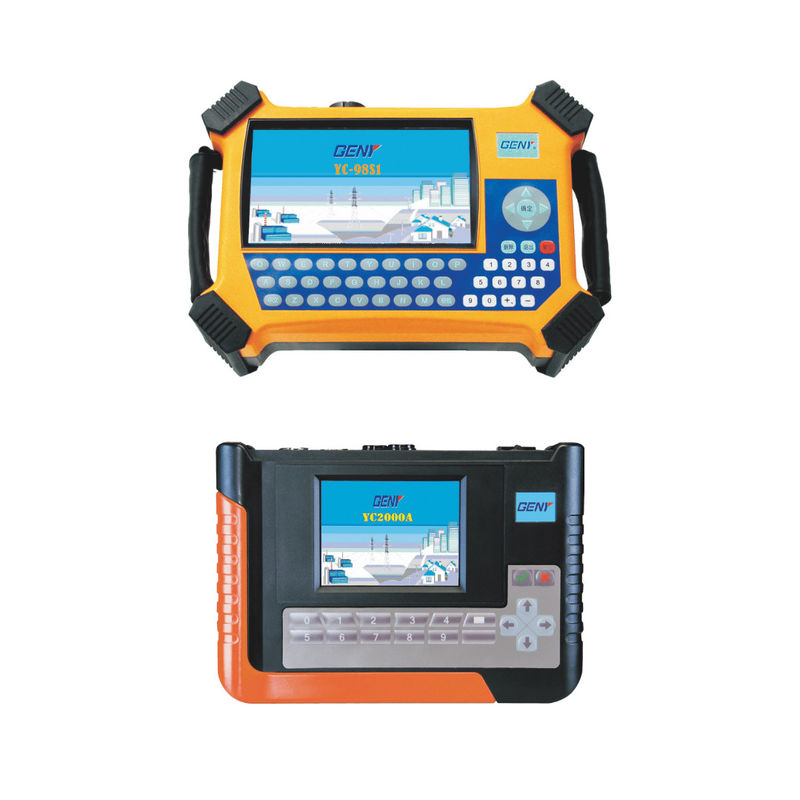

| 브랜드 이름: | GENY |
| 모델 번호: | YC98S1 |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 300/년 |
동시에 1미터 또는 2미터를 테스트할 수 있습니다.
전자 및 전기 기계 계측기 스캔 헤드를 이용한 자동 시험 순서
동시에 모든 데이터를 계산하고 인터페이스에 표시 할 수 있습니다
전체 파동 미터의 활성 및 반응 에너지 정확도를 테스트 할 수 있습니다.
두 개의 채널 펄스를 동시에 테스트 할 수 있습니다.
배선 식별은 부하가 없을 때 사용할 수 있습니다.
전기 에너지 축적 기능은 전기 에너지 미터를 측정 할 수 있습니다.
다이얼 테스트 기능
벡터 다이어그램 표시
잘못된 배선을 식별 할 수 있습니다 (48 종류의 연결)
도구는 배선의 다양성의 장면을 시뮬레이션 할 수 있으며 전압 또는 현재 신호 상황에 액세스하지 않고 사무실에서 배선 및 개정 매개 변수 대응 결과를 얻을 수 있습니다
하모닉 함수
| 시험 전압 (전파와 기본 전압) | |
| 범위 | 0~500V |
| 오류 | ±0.05% (0.1%) |
| 하모닉 | 2 ~ 51번 |
| 시험 전류 (전파와 기본 전류) | |
| 범위 (직접 연결) | 0.025A ~ 12A (Ie=5A) |
| 범위 (100AC 클램프 CT) |
0.5~120A (Ie=100A, 사용 범위=0.01Ie~2.4Ie) (선택: Ie=5A, 500A, 1000A) |
| 오류 (직접 연결) | ±0.05% (0.1%) |
| 오류 (100AC 클램프 CT) | ±0.2% ((5A,100A) ±0.5% (다른) |
| 하모닉 | 2 ~ 51번 |
| 시작 전류 | 00.05% |
| 전력 측정 오류 (전 파동 및 기본 파동) | |
| 액티브 파워 (직접 연결) | ±0.05% |
| 액티브 파워 (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (다른) |
| 반응 전력 (직접 연결) | ±0.1% |
| 반응 전력 (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (다른 것) |
| 에너지 측정 오류 (전파와 기본파) | |||
| 액티브 에너지 (직접 연결) | ±0.05% (±0.1%) | ||
| 액티브 에너지 (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (다른) | ||
| 반응 에너지 (직접 연결) | ±0.1% | ||
| 반응 에너지 (100A ClampCT) | ±0.5% ((5A,100A) ±1.0% (다른 것) | ||
| 오류 (하모닉 웨이브) | |||
| 직접 연결 | kWh,U,I,P,Q,S | ±0.2%H (H=1+0.01k, k=2~51) | |
|
클램프 CT 5A/100A |
kWh,U,I,P,Q,S | ±0.5%H (H=1+0.01k, k=2~51) | |
| 5A CCT의 자율 계정화용 시클 출력 전류 | 0.05A0.1A0.25A0.5A,1A,2.5A,5A | ||
|
5ACCT의 자정 등정 오류 (선형 및 단계 오류) |
±0.1% | ||
| 클램프 CT 500A/1000A | kWh,U,I,P,Q,S | ±1.0%H (H=1+0.01k, k=2~51) | |
| 오류 - 다른 것 | |||
| 비율 측정 | ±0.5% | ||
| 전압 영향 | 0.01% | ||
| 주파수 영향 | 0.01% | ||
| 온도 영향 | 0.01%/°C | ||
| 24시간 정확성 영향 | 0.01% | ||
| 조화로운 영향력 | 0.01% | ||
| 단계 각도 | |||
| 범위 | - 180°~ 180° | ||
| 오류 | <±0.1° | ||
| 빈도 | |||
| 범위 | 45 ~ 65Hz | ||
| 오류 | ±0.01Hz | ||
| 펄스 출력 | |||
| 내부 고 주파수 (CH) | 직접 연결 | 1.8x109 P/kWh | |
| 클램프 CT | 1.8x109 * ((5/Ie) P/kWh | ||
| 낮은 주파수 출력 | 직접 연결 |
3600P, 36000P, 360000P/kWh ((kvarh, kVAh) |
|
| 클램프 CT |
3600P, 36000P, 360000P *(5/Ie) P/kWh ((kvarh, kVAh) |
||
| 펄스 비율 | 1:1 | ||
| 출력 수준 | +5V (청구에 따라 조정할 수 있습니다) | ||
| 펄스 입력 | |||
| 입력 채널 | 2 | ||
| 입력 수준 | 5 ~ 10V | ||
| 최대 펄스 입력 주파수 | 최대 10kHz | ||
| 표시 | |||
| 결의 | 7 ′′TFT 터치 스크린 | ||
| 시스템 | 윈도우 CE | ||
| 다른 것 | |||
| 전압 공급 모드 | 외부 전원, 테스트 된 회로, 배터리 | ||
| 작동 전원 공급 장치 | AC 55~600V | ||
| 전압 저항 | 4.0kV (전압 ¤t 터미널, 전원 공급 및 저전압 터미널) | ||
| EFT (전기 가속) | 2.0kV | ||
| IP 레벨 | IP51 | ||
| 급증 | 2.0kV (공용 모드), 2.0kV (다른 모드) | ||
| 안정 시간에서의 힘 | < 3분 | ||
| 충전 가능한 배터리 | 11.1V 3000mAh | ||
| 전력 소비 | <9W | ||
| 작동 온도 | 온도 -20°C ~ +55°C, 습도 40% ~ 95% | ||
| 저장 온도 | 온도 -40°C ~ +80°C, 습도 40% ~ 95% | ||
| 크기 (mm) (W × H × D) | 주요 | 245 × 150 × 50 | |
| 휴대용 가방 | 425 × 336 × 196 | ||
| 무게 (kg) | 주요 | 2 | |
| 전체 세트 | 10 | ||
