| 브랜드 이름: | GENY |
| 모델 번호: | SZ-03A-K8 |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 100/년 |
| 신청 조건 및 요구 사항 | |||||
| 환경 | 전력 요구 | 안전 | |||
| 작동 온도 | 습도 | 고도 | 전압 공급 | IP 클래스 | 적합성 |
| -10°C~+40°C | 45%~75% | <2500m | 220V±10%,50/60Hz±2Hz | IP30 | CE 규정 |
| 종류 | SZ-03A-K8 | ||||
| 시험 전압 | |||||
| 범위 | 5V~480V | ||||
| 오류 | ±0.02% ((5V-480V) | ||||
| 디스플레이 범위 | 5.000000V-480,000V | ||||
| 시험 전류 | |||||
| 범위 | 10mA-120A | ||||
| 오류 | ±0.02% ((50mA-120A) ±0.05% ((10mA-50mA) | ||||
| 디스플레이 범위 | 1.000000A-120.0000A | ||||
| 전력 측정 오류 | |||||
| 액티브 파워 | ±0.02% ((50mA-120A) | ||||
| 반응 전력 | ±0.05% ((50mA-120A) | ||||
| 명백한 힘 | ±0.05% ((50mA-120A) | ||||
| 단계 각도 | |||||
| 범위 | 0°-360° | ||||
| 오류 | ±0.05° | ||||
| 디스플레이 범위 | 00.000001°--359.9999° | ||||
| 빈도 | |||||
| 범위 | 45Hz~65Hz | ||||
| 디스플레이 범위 | 45.000-65.000 | ||||
| 펄스 출력 | |||||
| 고주파 출력 (CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| 낮은 주파수 출력 (CL) | 2x10-5xCH | ||||
| 펄스 비율 | 1:01 | ||||
| 출력 수준 | 5V | ||||
| 펄스 입력 | |||||
| 입력 수준 | 24V | ||||
| 입력 주파수 | 500Hz (최대) | ||||
| 크기 (WxHxD) (mm) | 432x131x470 | ||||
| 무게 (kg) | 16 | ||||

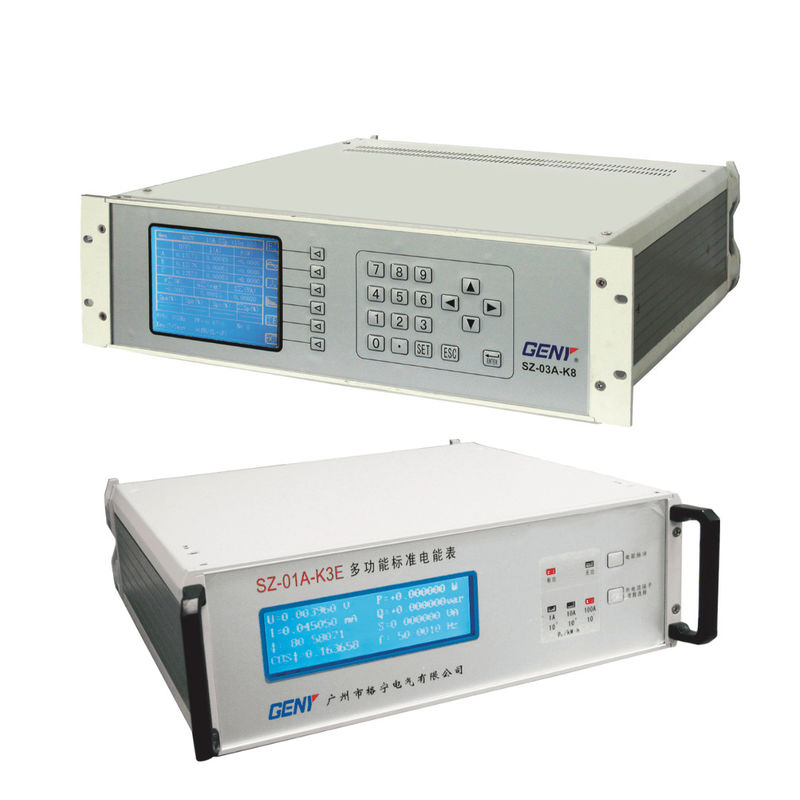

SZ-03A-K8 시리즈 3단계 표준 미터는 고속 DSP, CPLD, MCU 및 ADC와 같은 지속적인 기술을 활용합니다.계측기는 고속으로 AC 신호를 샘플링하고 특별한 디지털 수학적 방법으로 처리 할 수 있습니다.이 모든 것은 측정기의 구조를 간단하게 만들고 상대적 오류의 0.02%의 정확도를 측정합니다.
높은 정확성 및 장기 안정성: 예외적인 정확성을 제공하고 장기간 안정성을 유지합니다.
다양한 응용을위한 보편적 단위: 다재다능하고 적응 가능하며 다양한 산업에서 광범위한 응용에 적합합니다.
전기 매개 변수의 동기 측정: 3단계 및 1단계 회로에서 다양한 전기 매개 변수를 동시에 측정할 수 있다.
직접 반응 전력 계산으로 정확한 각 측정: 직접 반응 전력을 계산하여 단계 각의 정확한 결정을 보장합니다.
신뢰성 있는 결과로 간단한 캘리브레이션: 신뢰성 있고 일관된 결과를 보장하는 세 가지 에너지 상수를 이용한 간소화된 캘리브레이션 프로세스.
낮은 주파수 펄스 입력으로 오류 계산: 오류 계산과 수정을 용이하게 하기 위해 낮은 주파수 펄스 입력 기능을 포함합니다.
벡터 다이어그램으로 시각 표현: 전기 특성에 대한 포괄적 인 이해를 위해 벡터 다이어그램을 통해 직관적인 시각화를 제공합니다.
전압 및 전류의 파동 형태 디스플레이: 각 단계에 걸쳐 전압과 전류의 상세한 파동 형태 디스플레이를 제공하여 철저한 분석과 모니터링을 가능하게합니다.
하모닉 분석 및 디스플레이: 하모닉 구성 요소의 심층 분석 및 시각화를 수행하여 하모닉 왜곡의 식별 및 완화를 촉진합니다.
RS232 및 RS485 컴퓨터 통합 인터페이스: RS232 및 RS485 인터페이스를 갖추고 있으며, 편리한 운영 및 데이터 관리를 위해 컴퓨터 시스템과 원활한 통합을 허용합니다.
