| 브랜드 이름: | GENY |
| 모델 번호: | YC98G |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 5개 조각/달 |

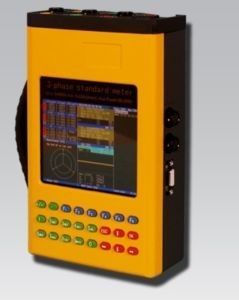

YC98G는 인간 지향적인 디자인을 가진 휴대용 작동 표준 미터로, 0.1에서 0의 정확도 클래스를 가진 활성 / 반응성 3 단계 미터 (3 또는 4 개의 와이어) 와 단일 단계 미터를 검증합니다.05, 현장실험에 적합합니다.
| 에 | 측정 범위 | 효과적 해결 | 정확성 (%) | 다른 것 |
| 전압 | 5 ~ 450V | 0.001 V | 00.05% | 2개 범위 ((1:4) |
| 현재 CT | 0.05 - 20A | 0.0002 A | 00.05% | 3개의 범위 ((1:10) |
| 클램프 CT | 0.01 - 100A | 0.001 A | 00.15% | 3개의 범위 ((1:10) |
| 주파수 | 45~65 Hz | 00.001 Hz | 00.01 Hz | |
| 액티브 파워 | 0~±Umax X Imax | 0.0001W | 00.10% | |
| 0~±Umax X Imax | 0.0001W | 00.20% | CT 클램프 | |
| 반응 전력 | 0~±Umax X Imax | 0.0001 Var | 00.20% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | CT 클램프 | |
| 명백한 힘 | 0~±Umax X Imax | 0.0001 VA | 00.20% | |
| 활성 에너지 | 00.10% | |||
| 00.20% | CT 클램프 | |||
| 반응 에너지 | 00.20% | |||
| 0.30% | CT 클램프 | |||
| 에너지 상수 | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| 전력 요인 | 0~±09999 | 0.0001 | ±0.01 | |
| 단계 각도 | 0 ~ 359. 999o | 0.001 o | ±0.01 o | |
| 작업 환경 | -10~+55oC, 15~85% RHD, 고도:-10~3500m | |||
| 온도 영향 | ≤25ppm/oC (U/I, ≤15ppm/oC (다른) | |||
| 주파수 영향 | ≤25ppm/Hz | |||
| 펄스 인터페이스 | 입력 (2채널, PLi1, PLi2) | |||
| 낮은 레벨≤2V, 높은 레벨≥5V | ||||
| 출력 (2채널, PLo-1 활성 전력, PLo-3 반응 전력) | ||||
| 낮은 레벨≤0.5V, 높은 레벨≥11.5V | ||||
| 통신 인터페이스 | 비동기 연속 전송: RS232, 9600bps, 1N8. | |||
| 전원 공급원1 | U1, 시험되지 않은 회로 단말기에서 나오는 전력: 85~450V/~35VA | 테스트 된 회로에서 | ||
| 전원 공급 2 | AC 소켓의 전력: 85 ~ 450V / 35VA | |||
| 전원 공급 장치3 | 배터리 종류: 리 폴리머 배터리, 크기: 110mmX51mmX16mm, | 내부 리타이 배터리 | ||
| 정형 출력 전압: 7.2V, 용량: 5000mAh | ||||
| 차원 | 기기: 245mm X 162mm X 60mm | |||
| 휴대용 케이스: 559mm X 351mm X 229mm | ||||
| 무게 | 주요 기기의 무게: 1.7kg | |||
| 전체 집계 무게: 11.5kg | ||||
| YC98G에 대한 사양 - 0.05% | ||||
| 항목 | 측정 범위 | 효과적 해결 | 정확성 (%) | 다른 것 |
| 전압 | 5 ~ 450V | 0.001 V | 00.02% | 2개 범위 ((1:4) |
| 현재 CT | 0.05 - 20A | 0.0002 A | 00.02% | 3개의 범위 ((1:10) |
| 클램프 CT | 0.01 - 100A | 0.001 A | 00.15% | 3개의 범위 ((1:10) |
| 주파수 | 45~65 Hz | 00.001 Hz | 00.01 Hz | |
| 액티브 파워 | 0~±Umax X Imax | 0.0001W | 00.05% | |
| 0~±Umax X Imax | 0.0001W | 00.20% | CT 클램프 | |
| 반응 전력 | 0~±Umax X Imax | 0.0001 Var | 00.10% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | CT 클램프 | |
| 명백한 힘 | 0~±Umax X Imax | 0.0001 VA | 00.10% | |
| 활성 에너지 | 00.05% | |||
| 00.20% | CT 클램프 | |||
| 반응 에너지 | 00.10% | |||
| 0.30% | CT 클램프 | |||
| 에너지 상수 | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| 전력 요인 | 0~±09999 | 0.0001 | ±0.005% | |
| 단계 각도 | 0 ~ 359. 999o | 0.001 o | ±0.005o | |
| 작업 환경 | -10~+55oC, 15~85% RHD, 고도:-10~3500m | |||
| 온도 영향 | ≤ 10ppm/oC (U/I, ≤ 15ppm/oC (다른) | |||
| 주파수 영향 | ≤20ppm/Hz | |||
| 펄스 인터페이스 | 입력 (2채널, PLi1, PLi2) | |||
| 낮은 레벨≤2V, 높은 레벨≥5V | ||||
| 출력 (2채널, PLo-1 활성 전력, PLo-3 반응 전력) | ||||
| 낮은 레벨≤0.5V, 높은 레벨≥11.5V | ||||
| 통신 인터페이스 | 비동기 연속 전송: RS232, 9600bps, 1N8. | |||
| 전원 공급원1 | U1, 시험되지 않은 회로 단말기에서 나오는 전력: 85~450V/~35VA | 테스트 된 회로에서 | ||
| 전원 공급 2 | AC 소켓의 전력: 85 ~ 450V / 35VA | |||
| 전원 공급 장치3 | 배터리 종류: 리 폴리머 배터리, 크기: 110mmX51mmX16mm, | 내부 리타이 배터리 | ||
| 정형 출력 전압: 7.2V, 용량: 5000mAh | ||||
| 차원 | 기기: 245mm X 162mm X 60mm | |||
| 휴대용 케이스: 559mm X 351mm X 229mm | ||||
| 무게 | 주요 기기의 무게: 1.7kg | |||
| 전체 집계 무게: 11.5kg | ||||
| 항목 | 측정 범위 | 효과적 해결 | 정확성 (%) | 다른 것 |
| 전압 | 5 ~ 450V | 0.001 V | 00.02% | 2개 범위 ((1:4) |
| 현재 CT | 0.05 - 20A | 0.0002 A | 00.02% | 3개의 범위 ((1:10) |
| 클램프 CT | 0.01 - 100A | 0.001 A | 00.15% | 3개의 범위 ((1:10) |
| 주파수 | 45~65 Hz | 00.001 Hz | 00.01 Hz | |
| 액티브 파워 | 0~±Umax X Imax | 0.0001W | 00.05% | |
| 0~±Umax X Imax | 0.0001W | 00.20% | CT 클램프 | |
| 반응 전력 | 0~±Umax X Imax | 0.0001 Var | 00.10% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | CT 클램프 | |
| 명백한 힘 | 0~±Umax X Imax | 0.0001 VA | 00.10% | |
| 활성 에너지 | 00.05% | |||
| 00.20% | CT 클램프 | |||
| 반응 에너지 | 00.10% | |||
| 0.30% | CT 클램프 | |||
| 에너지 상수 | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| 전력 요인 | 0~±09999 | 0.0001 | ±0.005% | |
| 단계 각도 | 0 ~ 359. 999o | 0.001 o | ±0.005o | |
| 작업 환경 | -10~+55oC, 15~85% RHD, 고도:-10~3500m | |||
| 온도 영향 | ≤ 10ppm/oC (U/I, ≤ 15ppm/oC (다른) | |||
| 주파수 영향 | ≤20ppm/Hz | |||
| 펄스 인터페이스 | 입력 (2채널, PLi1, PLi2) | |||
| 낮은 레벨≤2V, 높은 레벨≥5V | ||||
| 출력 (2채널, PLo-1 활성 전력, PLo-3 반응 전력) | ||||
| 낮은 레벨≤0.5V, 높은 레벨≥11.5V | ||||
| 통신 인터페이스 | 비동기 연속 전송: RS232, 9600bps, 1N8. | |||
| 전원 공급원1 | U1, 시험되지 않은 회로 단말기에서 나오는 전력: 85~450V/~35VA | 테스트 된 회로에서 | ||
| 전원 공급 2 | AC 소켓의 전력: 85 ~ 450V / 35VA | |||
| 전원 공급 장치3 | 배터리 종류: 리 폴리머 배터리, 크기: 110mmX51mmX16mm, | 내부 리타이 배터리 | ||
| 정형 출력 전압: 7.2V, 용량: 5000mAh | ||||
| 차원 | 기기: 245mm X 162mm X 60mm | |||
| 휴대용 케이스: 559mm X 351mm X 229mm | ||||
| 무게 | 주요 기기의 무게: 1.7kg | |||
| 전체 집계 무게: 11.5kg | ||||
