| 브랜드 이름: | GENY |
| 모델 번호: | YC-1893D |
| 지불 조건: | L/C,T/T,D/P |

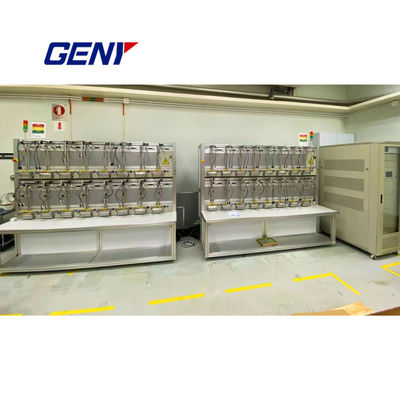

1미터 테스트 시스템은 기계 및 전자 미터뿐만 아니라 전자 미터를 자동, 반 자동 또는 수동 작동으로 측정 할 수 있습니다.
2시험중인 계측기: 3P4W, 3P3W, 1P2W
3테스트 모드: 활성 전력, 반응 전력 및 교차 연결 반응 전력.
4. 동시에 동일한 사양을 가진 미터를 측정하지만 다른 미터 상수.

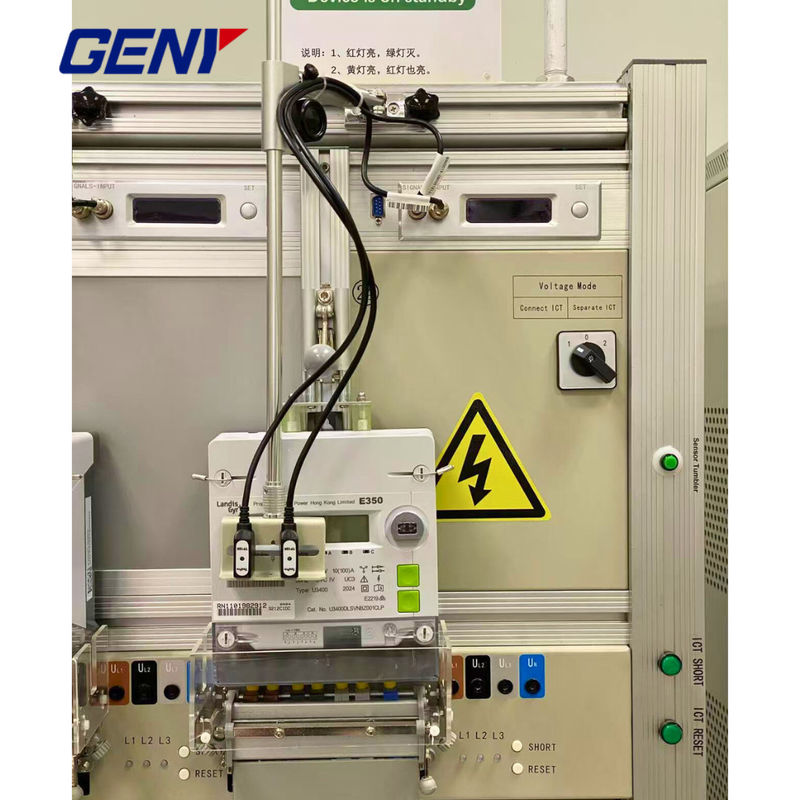

5자동으로 기계 계측기의 디스크의 로터 마크를 위치하여 효율성을 높입니다.
테스트를 시작해
중립 전류 테스트를 수행합니다 (필요한 경우).
전류와 전압 측정 회로 (I-P 연결) 사이의 닫힌 연결을 가진 3단계 계측기를 시험하기 위해 각 계측기 위치에 ICT를 설치합니다.
과부하, 단전압 회로 및 개방 전류 회로의 보호 기능을 활성화합니다.
10스캔 머리의 동기화 움직임은 제어 프로세스를 효율화합니다.
11이 제품은 가볍지만 내구성 있고 부식 저항성 있는 알루미늄 합금으로 만들어졌습니다.다양한 현대 에너지 미터에 대한 다양한 기능 모듈을 포함합니다.이 모듈은 실시간 오류, 하모닉, 수요 및 영향 등에 대한 테스트를 촉진합니다.
|
기술 사양 |
YC1893D-6 |
YC1893D-12 |
YC1893D-24 |
YC1893D-48 |
|
미터 위치 수 |
6 |
12 |
24 |
48 |
|
정확성 |
00.05 / 0.02 |
|||
|

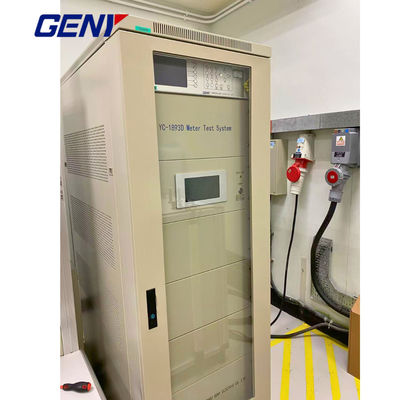

전력 공급원 |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
|
표준 미터 |
SZ03A-K6 / SZ03A-K8 |
|||
|
스캐닝 헤드 |
YCG-S 시리즈 |
|||
|
전압 |
|
|||
|
시험 전압 출력 (fase-neutral) |
3x ((24V ~ 288V) ((또는 사용자 정의) |
|||
|
전압 출력 전력 |
최대 3x100VA |
최대 3x250VA |
최대 3x500VA |
최대 3x1000VA |
|
결의 |
범위의 전체 규모 값의 0.01% 이상 |
|||
|
정밀성 설정 |
최종 범위 값에서 0.05% 이상 |
|||
|
안정성 |
0.005%/h 이상 (융합 시간 150s) |
|||
|
0 ~ 최대 부하에서 부하 조절 |
0.01% 이상 |
|||
|
왜곡 요인 |
선형 저항 부하에 0.3% 이상 |
|||
|
하모닉 |
2~21 자유 프로그래밍 |
|||
|
전류 |
|
|||
|
시험 전류 출력 |
3x ((1mA~100A) |
|||
|
전류 출력 전력 |
최대 3x150VA |
최대 3x350VA |
최대 3x750VA |
최대 3x1500VA |
|
결의 |
범위의 전체 규모 값의 0.01% 이상 |
|||
|
정밀성 설정 |
최종 범위 값에서 0.05% 이상 |
|||
|
안정성 |
0.005%/h 이상 (융합 시간 150s) |
|||
|
0 ~ 최대 부하에서 부하 조절 |
0.01% 이상 |
|||
|
왜곡 요인 |
선형 저항 부하에 0.3% 이상 |
|||
|
하모닉 |
2~21 자유 프로그래밍 |
|||
|
단계 각도 |
|
|||
|
범위 |
0~3600 |
|||
|
결의 |
0.01⁰ |
|||
|
정밀성 설정 |
0.1⁰ |
|||
|
빈도 |
|
|||
|
범위 |
45Hz~65Hz |
|||
|
결의 |
00.01Hz |
|||
|
오류 표시 |
|
|||
|
오류 표시 유형 |
빨간색 LED |
|||
|
오류 표시 해상도 |
8자리 |
|||
|
다른 것 |
|
|||
|
전압 공급 |
3x220/380V±10% (또는 사용자 정의) 50/60Hz ±2Hz |
|||
|
실내 온도 |
-10°C~+40°C |
|||
|
상대 습도 |
35%~85% |
|||
