| 브랜드 이름: | GENY |
| 모델 번호: | YC-98S1H |
| 지불 조건: | L/C,T/T |
■ 전기 계수의 현장 오류 측정
■ 직선 모드에서 정확도급 0.05

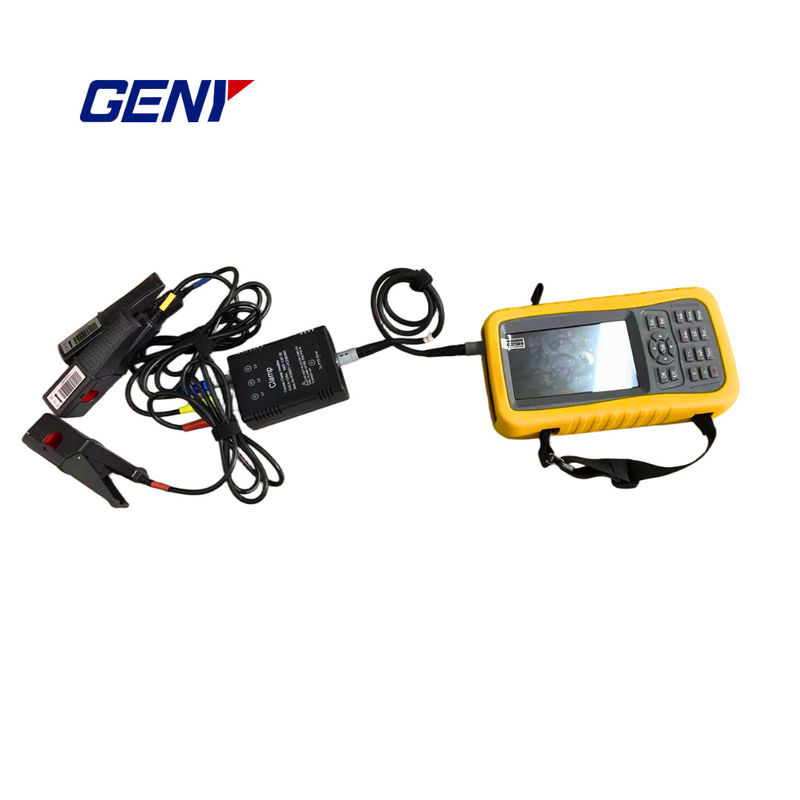

■ AC 클램프로 5A에서 2000A까지 전류 측정
■ 하모닉 51st까지
■ CT/PT에 대한 부하 측정
■ CT/PT 비율 측정
■ 고전압 CT에서 35KV까지의 비율 측정 (선택)

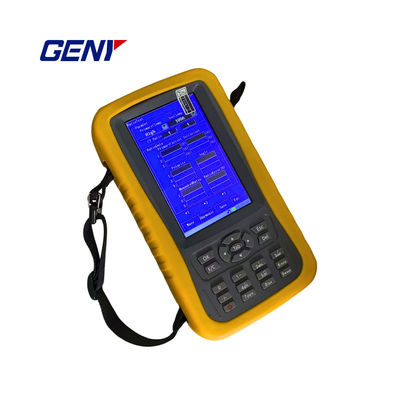

■ 5인치 TFT 터치 LCD
■ 외부 전원, 시험 전압 또는 배터리를 통한 전원 공급
■ 0.9kg 가량의 휴대용
■ 3단계 CT 검사 를 수행 할 수 있다
|
신청 조건 및 요구 사항 |
||||
|
환경 |
안전 |
|||
|
작동 온도 |
상대 습도 |
고도 |
IP 클래스 |
적합성 |
|
-25°C-45°C |
40%~95% |
<2500m |
51 |
IEC |
|
모델 |
YC-98S1 |
YC-98S1H |
||
|
시험 전압 |
||||
|
범위 |
30~480V |
0-440V |
||
|
오류 |
±0.05% |
±0.05% |
||
|
하모닉 |
2번 - 51번 |
2번 - 51번 |
||
|
시험 전류 |
||||
|
범위 (직접 모드) |
0.025-12A |
0.001-12A |
||
|
오류 (디렉트 모드) |
±0.05% |
±0.05% |
||
|
범위 (100A 클램프 - CT) |
0.5-120A |
0.1-120A |
||
|
오류 (100A 클램프 - CT) |
±0.2% |
±0.2% |
||
|
하모닉 |
2번 - 51번 |
2번 - 51번 |
||
|
전력/에너지 측정 오류 |
||||
|
액티브 (디렉트 모드) |
±0.05% |
±0.05% |
||
|
액티브 (100A 클램프 - CT) |
±0.2% |
±0.1% |
||
|
반응 (직접 모드) |
±0.1% |
±0.1% |
||
|
반응성 (100A 클램프 - CT) |
±0.5% |
±0.5% |
||
|
다른 오류 |
||||
|
비율 측정 |
±0.5% |
±0.5% |
||
|
전압 영향 |
0.01% |
0.01% |
||
|
주파수 영향 |
0.01% |
0.01% |
||
|
온도 영향 |
0.01%/°C |
0.01%/°C |
||
|
24시간 정확성 영향 |
0.01% |
0.01% |
||
|
조화로운 영향력 |
0.01% |
0.01% |
||
|
단계 각도 |
||||
|
범위 |
-180° -180° |
-180° -180° |
||
|
오류 |
<±0.1° |
<±0.1° |
||
|
빈도 |
||||
|
범위 |
45~65Hz |
45~65Hz |
||
|
오류 |
±0.01Hz |
±0.01Hz |
||
|
펄스 출력 |
||||
|
높은 주파수 (디렉트 모드) |
1.8x10^5 PKWh |
1.2x10^5 PKWh |
||
|
낮은 주파수 (디렉트 모드) |
360000P/(kWh,kvarh,kVAh) |
2400P/(kWh,kvarh,kVAh) |
||
|
펄스 비율 |
1:01 |
1:01 |
||
|
출력 수준 |
5V |
5V |
||
|
펄스 입력 |
||||
|
입력 채널 |
2 |
2 |
||
|
입력 레벨 |
5~10V |
5~10V |
||
|
입력 주파수 |
최대 5kHz |
최대 5kHz |
||
|
다른 것 |
||||
|
전원 공급 |
외부 전원, 시험 전압 또는 배터리 |
외부 전원, 시험 전압 또는 배터리 |
||
|
표시 |
7인치 TFT 터치 스크린 |
5인치 TFT 터치 스크린 |
||
|
크기 (mm) |
245 × 150 × 50 |
210 × 110 × 52 |
||
|
무게 (kg) |
2 |
0.9 |
||
