단일 단계 환상 부하

Name: 단일 단계 환상 부하
Brand: Guangzhou GENY Electric Co., Ltd
SKU: 단상 팬텀 부하
Availability: InStock

브랜드 이름:	GENY
모델 번호:	단상 팬텀 부하
MOQ:	1
가격:	negotiate rates
지불 조건:	l/c, d/p
공급 능력:	100개/1개월

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

ISO, CE

포장 세부 사항:

합판 케이스

공급 능력:

100개/1개월

강조하다:

단일 단계 환상 부하 검사기

미터 테스트 환상 부하 액세서리

단일 단계의 환상 부하 장치

제품 설명

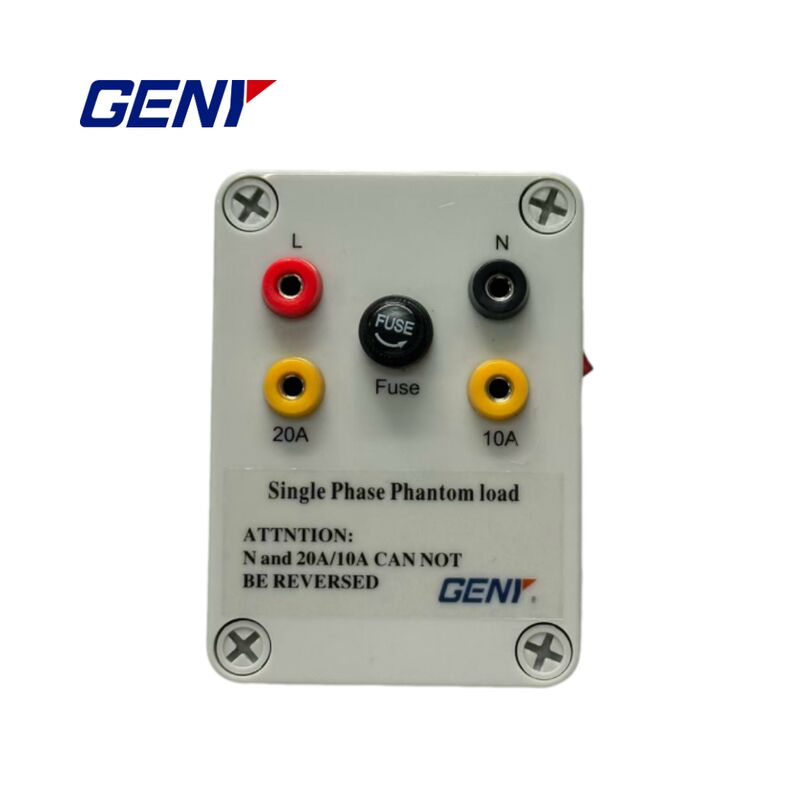

단상 팬텀 부하

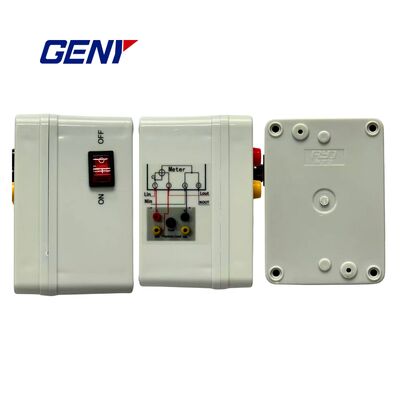

배선도

중요 공지

L(in), L(out), N(in), N(out) 단자의 위치는 전력량계에 따라 다를 수 있지만, 배선 원리는 동일합니다:

단상 팬텀 부하의 라인 단자(L)는 전력량계의 L(in)에 연결합니다.
단상 팬텀 부하의 중성선 단자(N)는 전력량계의 N(in)에 연결합니다.
단상 팬텀 부하의 전류 20A/10A 단자는 전력량계의 L(out)에 연결합니다.

작동 지침

단상 팬텀 부하는 사용자의 부하가 전력량계 테스트 요구 사항에 미치지 못할 때 보정된 전류를 제공합니다.

사용자 부하가 너무 낮거나 0이어서 보정 요구 사항을 충족하지 못하는 경우, 배선도에 따라 팬텀 부하를 연결합니다.
사용자 부하가 0인 경우: 팬텀 부하를 연결한 후, 오차 테스트 중 전류 클램프는 팬텀 부하 전류 케이블만 클램핑해야 합니다.
사용자 부하가 낮은 경우: 클램프는 측정 오류를 방지하기 위해 팬텀 부하 전류 케이블과 전력량계의 L(out) 단자에 연결된 원래 전류 케이블을 동시에 클램핑해야 합니다.

안전 예방 조치

전류 출력 및 중성선을 반대로 연결하지 마십시오.
라인과 중성선 사이에 380V를 절대 가하지 마십시오.
현장 배선을 수행하기 전에 팬텀 부하 스위치를 끄십시오.
