YC1893D 삼상 스마트 미터 시험 시스템 (32개 포지션, 160A 전류 출력, 0.02급 정확도)

상세 정보

제품 설명

상세 정보

제품 설명

YC1893D 삼상 스마트 미터 테스트 시스템

32개 포지션 | 160A | 0.02 등급

유틸리티, 실험실 및 스마트 미터 제조 애플리케이션용으로 설계됨

GENY YC1893D 삼상 스마트 미터 테스트 시스템은 단상 및 삼상 에너지 미터의 테스트 및 보정을 위해 설계된 고정밀 자동화 솔루션입니다. 32개의 테스트 포지션, 최대 160A의 전류 출력 및 0.02 등급의 정확도를 지원하는 이 시스템은 유틸리티 회사, 미터 제조업체, 계량 실험실 및 품질 검사 기관에 이상적입니다.

통합 절연 전류 변압기(ICT)를 통해 YC1893D는 폐쇄 링크/IP 링크 미터도 테스트할 수 있어 최신 스마트 미터 애플리케이션을 위한 안정적인 플랫폼입니다.

제품 개요

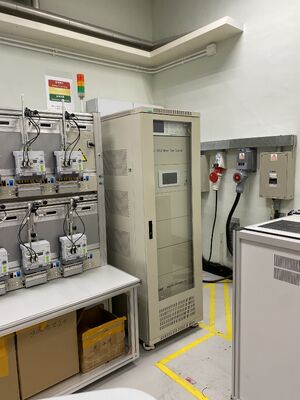

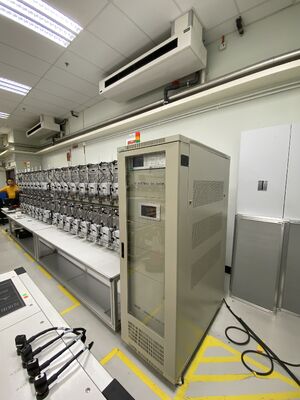

YC1893D는 삼상 정적 전원, 기준 표준 미터, 다중 포지션 테스트 랙, 스마트 미터 통신 모듈, 광학 프로브, QCD 빠른 연결 장치 및 PC 제어 소프트웨어를 통합하여 완전한 테스트 플랫폼을 제공합니다.

시스템 작동 모드

자동 작동
반자동 작동
수동 작동

적합한 애플리케이션

스마트 미터 테스트
정확도 검증
보정
기능 테스트
배치 검사
폐쇄 링크 미터 애플리케이션

주요 이점

32개 포지션 병렬 테스트

각각 16개 포지션의 두 개의 랙
고효율 배치 테스트
유틸리티 및 생산 환경에 이상적

최대 160A 전류 출력

고전류 미터 테스트에 적합
다양한 미터 사양 지원
까다로운 현장 및 실험실 요구 사항에 맞게 설계됨

0.02 등급 정확도

고정밀 기준 표준 미터
안정적인 출력 및 반복 가능한 성능
보정 및 검증 애플리케이션에 적합

ICT를 사용한 폐쇄 링크 미터 테스트

절연 및 잠재력 없는 전류 신호
IP 링크 / 폐쇄 전류 경로 미터 지원
기존 테스트 벤치를 넘어 호환성 확장

스마트 미터 통신 준비

광학 프로브 지원
RS232 / RS485 통신 인터페이스
병렬 통신을 위한 다중 포트 직렬 확장

IEC 준수 테스트 기능

다음과 같은 미터 테스트에 적합:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

주요 시스템 구성 요소

YC1893D 시스템에는 다음이 포함됩니다:

삼상 정적 전원
삼상 기준 표준 미터
32개 포지션 미터 테스트 랙
스마트 미터 기능 테스트 시스템
광학 프로브
스캐닝 헤드
빠른 커넥터 장치(QCD)
절연 전류 변압기(ICT)
PC 및 제어 소프트웨어
직렬 통신 모듈

테스트 기능

시스템은 다음 테스트를 자동으로 수행할 수 있습니다:

기본 오류 테스트
모든 4개 사분면에서의 정확도 테스트
반복성 테스트
크립 테스트(무부하 테스트)
시동 전류 테스트
레지스터 테스트

영향량 테스트
전압 변동
전압 불균형
주파수 변동
고조파 왜곡
역상 시퀀스

정방향 및 역방향 에너지 테스트
하위 고조파 테스트
홀수 고조파 테스트
다른 미터 상수의 동시 테스트
낮은 정확도의 기준 표준 보정

기술 사양

전원 매개변수

매개변수	사양
전압
테스트 전압 출력(상-중성)	3*(5 ~ 456 V)
전압 출력 전력	3*1000VA/220V
해상도	범위의 전체 스케일 값의 0.01% 미만
설정 정확도	최종 범위 값의 0.05% 미만
안정성	0.005%/h 미만(통합 시간 150초)
0-최대 부하에서의 부하 규제	< 0.01%
왜곡 계수	선형 저항 부하의 경우 < 0.3%
고조파	2차 ~ 51차 자유 프로그래밍 가능
전류
테스트 전류 출력	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
전류 출력 전력	3*2600VA/160A
위상 각도
위상 각도 범위	0 ~ 360°
위상 각도 해상도	0.01°
위상 각도 설정 정확도	0.1°
주파수
주파수 범위	45 Hz ~ 65 Hz
주파수 해상도	0.01 Hz

기준 표준 미터

시스템은 다음 제품과 호환됩니다:

GENY SZ-03A-K8F
ZERA EPZ-303

주요 기능

전압 범위: 5V ~ 480V
전류 범위: 10mA ~ 160A
전압, 전류, 전력 및 에너지 오류: ≤ ±0.02%
다중 배선 모드 지원
고조파 분석 지원
파형 표시 지원
테스트 벤치 검증 지원

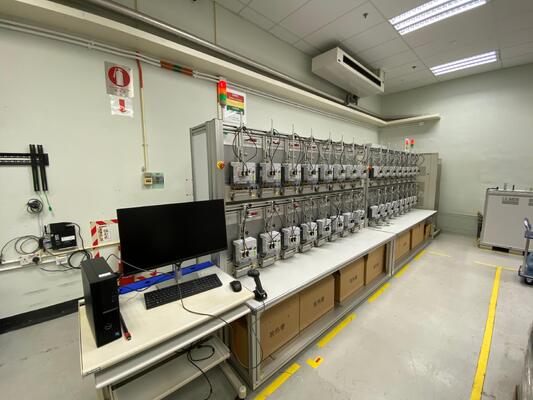

테스트 랙 설계

랙 기능

알루미늄 합금 구조
가볍고 강하며 부식에 강함
랙당 16개 포지션, 총 32개 포지션
이동이 용이하도록 바퀴 장착

단일 랙 치수

2426mm (폭) * 900mm (깊이) * 1865mm (높이)

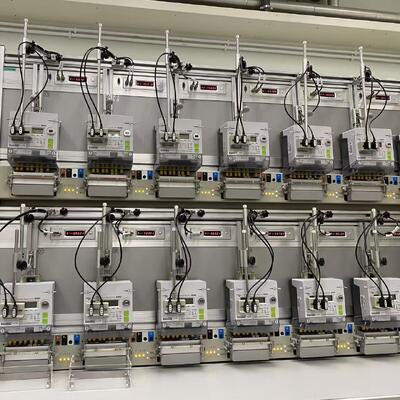

테스트 중인 각 미터(MUT) 포지션에는 다음이 포함됩니다:

QCD 빠른 연결 장치
스캐닝 헤드
광학 프로브
오류 LED 디스플레이 및 입력
MUT 통신 소켓

QCD 빠른 커넥터 장치

QCD는 단상 및 삼상 미터의 유연한 테스트를 위해 설계되었습니다.

기능

단자 스트레스를 줄이는 스프링 장착 전류 핀
최소 핀 피치 11mm까지
조절 가능한 핀 행 이동
160A 장시간 작동에 적합한 전류 핀
제거하기 쉬운 단자 핀
LT-CT 작동 미터 지원
Landis+Gyr Z형 단자와 같은 특수 단자 구조에 적응 가능

스마트 미터 통신

광학 프로브

IEC 62056-21 준수
ANSI C12.18 지원
적외선 광학 인터페이스
RS232 통합 DB9 커넥터
최대 전송 속도: 38400bps
자석 고정
케이블 길이: 1.5m

직렬 통신 확장

이 시스템은 다중 포트 직렬 통신을 사용하여 최대 32개의 테스트 중인 미터와의 병렬 통신을 지원하므로 스마트 미터 기능 테스트 및 배치 작업 환경에서의 데이터 수집에 적합합니다.

애플리케이션

유틸리티 회사

미터 제조업체

계량 실험실

품질 검사 부서

보정 실험실

스마트 미터 R&D 및 생산 테스트

GENY를 선택하는 이유

미터 테스트 장비 및 보정 시스템 전문
단상 및 삼상 미터 테스트 애플리케이션에 대한 강력한 경험
고정밀, 고전류 및 스마트 미터 호환 솔루션
표준화된 시스템 설계 및 맞춤형 시스템 설계 모두 지원
유틸리티 등급 및 해외 시장에서의 입증된 프로젝트 경험
전문 기술 지원 및 엔지니어링 서비스
