| 브랜드 이름: | GENY |
| 모델 번호: | YC-1893R |
| MOQ: | 1 |
| 가격: | negotiate rates |
| 지불 조건: | T/T, L/C, D/P, T/T |
| 공급 능력: | 5세트 / 1개월 |
전원 공급 / 전기 시스템
| 전압 | 240/415V AC 공급원 (+5% & -10%) 또는 사용자 정의 |
| 빈도 | 50/60Hz ±2Hz |
| 전력 | > 3 × 6kVA |
| 실내 온도 | -10°C +40°C |
| 상대 습도 | 35%... 95% |
| 시스템 연결 | 중립형 단단하게 땅에 고정된 |
| 전압 보호 수준 | ≥ 10kV/120주울 (10/1000μs) |
전원 공급원
| 전압 | |
| 시험 전압 출력 (상태중립) | 3× (24V ∼ 500V) 또는 맞춤형 |
| 전압 출력 전력 | 3×100VA |
| 결의 | 범위의 전체 규모 값의 0.01% 이상 |
| 정밀성 설정 | 최종 범위 값에서 0.05% 이상 |
| 안정성 | 0.005%/h 이상 (융합시간 150 s) |
| 0~최대 부하에서 부하 조절 | < 0.01% |
| 왜곡 요인 | < 0.3% 선형 저항 부하 |
| 하모닉 | 2위 21위 자유 프로그래밍 |
| 전류 | |
| 시험 전류 출력 | 3× (1mA ∼ 120A) |
| 전류 출력 전력 | 3×150VA |
| 결의 | 범위의 전체 규모 값의 0.01% 이상 |
| 정밀성 설정 | 최종 범위 값에서 0.05% 이상 |
| 안정성 | 0.005%/h 이상 (융합시간 150 s) |
| 0~최대 부하에서 부하 조절 | < 0.01% |
| 왜곡 요인 | < 0.3% 선형 저항 부하 |
| 하모닉 | 2위 21위 자유 프로그래밍 |
| 단계 각도 | |
| 범위 | 0 - 360° |
| 결의 | 00.01° |
| 정밀성 설정 | 0.1° |
| 빈도 | |
| 범위 | 45Hz 65Hz |
| 결의 | 00.01Hz |
기준 표준
| 전원 공급 | |
| 전압 | AC220V ±10% |
| 빈도 | 50Hz ±2Hz |
| 최대 전력 소비 | 45VA |
| 조건 사용 | |
| 환경 온도 | 10oC 30oC |
| 상대 습도 | 45%... 75% |
| 외부 자기 강도 | ≤ 0.025mT |
| 주파수 범위 | 45Hz 65Hz |
| 시험 전류 | |
| 범위 | 1mA 120A |
| 오류 |
- ±0.02% (50mA...120A) (비례 측정 값) - ±0.05% (1...50mA) (비례 범위 전체 규모 값) |
| 현재 표시 범위 | 1.000mA... 120,000A (1A, 10A, 100A) |
| 시험 전압 | |
| 범위 | 50V... 480V (자동 범위) |
| 오류 |
- ±0.02% (50V~480V) (비례 측정 값) - ±0.05% (5V...50V) (대상 측정 값) |
| 전압 표시 범위 | 50.000(V)... 480.000(V) |
| 전력 측정 오류 | |
| 액티브 파워 | +0.02% (비례 측정 값) 50V... 480V, 0.05A... 120A |
| 반응 전력 | +0.05% (상대 측정 값) 50V... 480V, 0.05A... 120A |
| 명백한 힘 | +0.05% (상대 측정 값) 50V... 480V, 0.05A... 120A |
| 테스트 전력 요인 (PF=P/F) 오류: 0.05% | |
| 디스플레이 범위 | -1.00000... +1.00000 |
| 에너지 상수 |
CH=109 imp/kWh (1A 및 0.1A 단계) CH=108 imp/kWh (10A 단계) CH=107 imp/kWh (100A 단계) |
| 측정 모드 |
- 4선 활성/ 반응성/ 교차 연결 반응성 - 3 와이어 활성 / 반응 / 교차 연결 반응 - 2 개의 가닥 활성/반응
|
| 에너지 펄스 입력 | |
| 빈도 | 0.5kHz |
| 전압 | 24V |
| 입력 측정 범위 | |
| 출력 | TTL 펄스, 부하 > 2kΩ |
| 크기 (W * H * D) | 131mm * 432mm * 470mm |
| 무게 | 16kg |

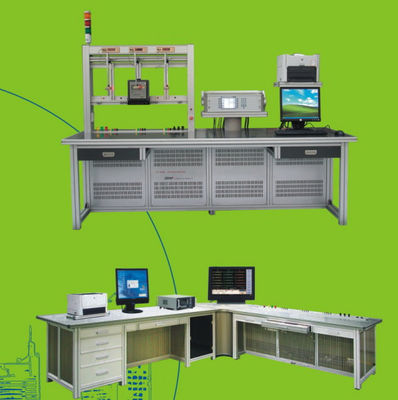

MTS는 아래와 같은 특징을 가지고 있습니다.
- RS232 / 이더넷을 통해 스마트 미터를 테스트하는 병렬 통신 포트를 지원합니다.
- 테스트 벤치 검증을 위해 래크에 단말기를 캘리브레이팅
- 시험용 1단계 에너지 미터
- 테스트용 3단계 에너지 미터
- 정확성 기준 미터의 시험
- 전열
- IEC에 따라 정확성 테스트
- 미끄러지는 테스트
- 현재 테스트 시작
- 오류 테스트의 반복성
- 다이얼 테스트
- 정확성 테스트와 관련된 영향량 테스트 (전압, 주파수, 역 단계 순서, 전압 불균형)
- IEC 기준으로 전압 및 전류 회로에 대한 하모닉 구성 요소의 영향
- 조작 및 사기 감시
- IEC 표준 (IEC 62052-11 / 62053-21/22/23) 에 따른 하모닉
- IEC 표준에 따라 홀수 하모닉
