정지 미터 시험 시스템
Created with Pixso.

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템

브랜드 이름: GENY
모델 번호: YC-1891GT
MOQ: 1
가격: negotiate rates
지불 조건: T/T, L/C, D/P, T/T
공급 능력: 5세트 / 1개월
상세 정보
원래 장소:
중국
인증:
ISO, CE
출력 전압 레인지:
3x57.7V / 3x100V / 3x220V / 3x380V
위상 변화 영향::
<0>
출력 위상 조정 범위:
0.01°~360°
부하 변동분:
<±0.3°
출력 주파수 조정 범위:
45Hz 내지 65Hz
포장 세부 사항:
합판 상자
공급 능력:
5세트 / 1개월
강조하다:

정지 에너지 계측기 확인 시스템

제품 설명

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템

장치 특징

  • 유연성 시스템 특성
  • RJ-45 / RS-485 / CAN 인터페이스
  • 통신기 / 원격 신호 / 스테이트 그리드 블루투스 통신 인터페이스
  • 마이크로 컴퓨터 자동 캘리브레이션 동작 및 키보드 수동 캘리브레이션 동작
  • 유연한 캘리브레이션 플랜 설정
  • 사용자 요구 사항에 따라 수정 할 수있는 다양한 보고서 형식
  • 스마트 미터링 통신 프로토콜
  • 바코드 입력 및 네트워크 기능
  • 645, 698 통신 프로토콜을 지원합니다



기술 사양

장치 정확도 레벨: 0.05 레벨 / 0.1 레벨

출력 전압

  • 범위: 3x57.7V / 3x100V / 3x220V / 3x380V
  • 조정 범위: 0~120% Un
  • 조정 정밀도: 최소 1mV
  • 파형 왜곡: ≤0.3%
  • 단계 전환 효과: <0.1%
  • 부하 조절: 전체 규모 값의 ≤±0.3% (순수 저항, 인덕티브, 용량)
  • 모니터링 정확성: 다기능 표준 미터 모니터링

출력 전류

  • 범위: 3x0.02A~100A 자동 범위 선택 (전력원자 부분, 기본 Imax=50A)
  • 3x0.2A~500A (ICT 변환 출력 1:10을 통해. ICT 정확도 수준: 0.01)
  • CT 변환 출력, 시작 전류: 200mA (최저), 시작 전류 정확도 ≤3%
  • 시뮬레이션 된 로고프스키 코일 출력 전압: 0.16mV-400mV (레일 미터 0.2A ~ 500A 입력에 대응)
  • 조정 범위: 0~120%
  • 조정 정밀도: 최소 0.1mA (전력원자 부분)
  • 파형 왜곡: ≤0.3%
  • 단계 전환 효과: <0.1%
  • 부하 조절: 전체 규모 값의 ≤±0.3% (순수 저항, 인덕티브, 용량)
  • 모니터링 정확성: 다기능 표준 미터 모니터링

출력 단계

  • 조정 범위: 0.01°~360°
  • 조정 정확도: 최소 0.01°
  • 부하 조절: <±0.3°
  • 모니터링 정확성: 다기능 표준 미터 모니터링

출력 주파수

  • 조정 범위: 45,000Hz ~ 65,000Hz
  • 조정 정확도: 최소 0.001Hz
  • 부하 규제: <±0.1%
  • 모니터링 정확성: 다기능 표준 미터 모니터링

출력 전력 대칭

  • 장치가 대칭을 표시 (또는 기본으로 표시) 할 때 실제 출력 대칭은 3-3 표의 사양을 초과해서는 안됩니다.

출력 전력 안정성

  • 장치가 지정된 출력 부하 범위 내에서 열적으로 안정된 상태로 도달한 후, 출력 전력 안정성 Py는 3-4 표의 사양을 초과해서는 안됩니다.

(표 3-3)

장치 정확도 수준 전압 대칭 (%) 전류 대칭 (%) 단계 대칭 (°)
0.05 레벨 ±0.5 ± 10 2
0.1 레벨 ±0.5 ± 10 2



(표 3-4)

장치 정확도 수준 0.05 레벨 0.1 레벨
1에서 γP0 0.02 0.05
γΡ 0.5L 0.05 0.1



타이밍 신호

  • 모듈형 타이밍 주파수 미터, 출력 타이밍 주파수 625kHz
  • 내부 크리스탈 오시레이터 주파수 정확도 ≤0.4x10^-6, 연간 안정성 ≤0.1x10^-6
  • (위에는 기본 구성, 다른 성능 매개 변수 및 기능을 위해, 사용자 정의를 위해 우리의 회사에 문의하십시오)

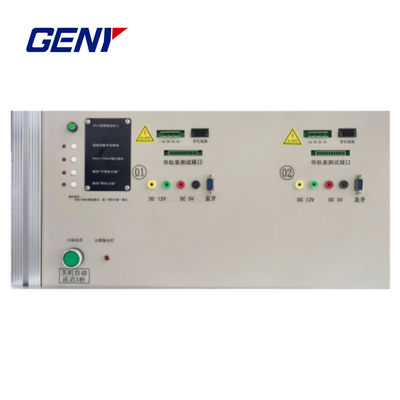

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템 0

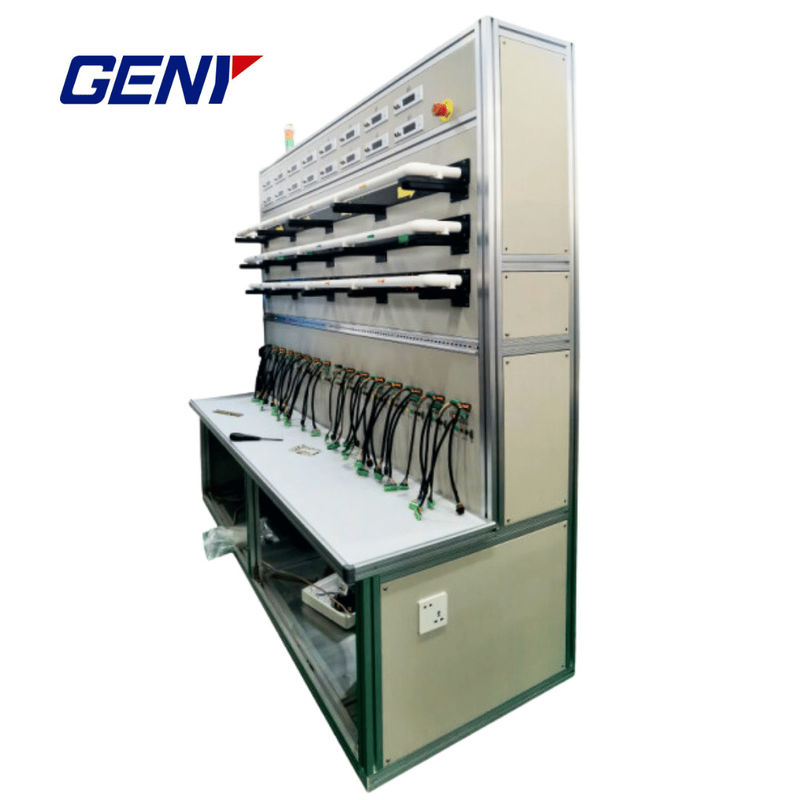

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템 1





인증

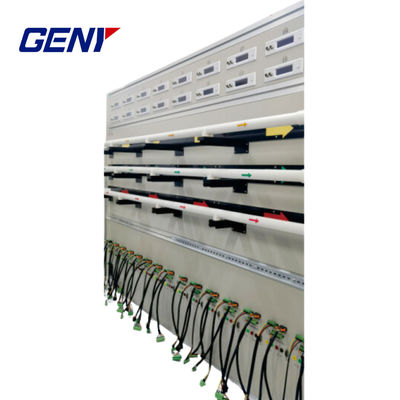

YC-1893GT 철도 장착 정지 에너지 미터 확인 시스템 2
