| 브랜드 이름: | GENY |
| 모델 번호: | 블루투스 광학 프로브 |
| MOQ: | 1 |
| 가격: | negotiate rates |
| 지불 조건: | T/T, L/C, D/P, T/T |
| 공급 능력: | 10개/1개월 |

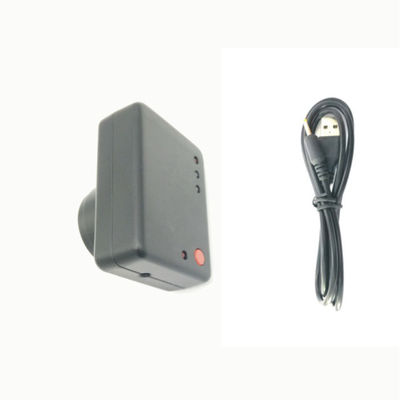

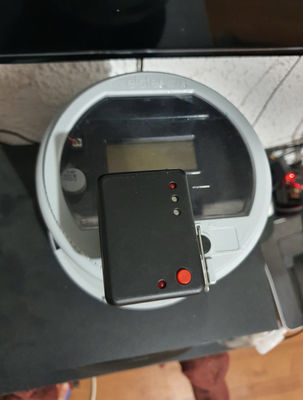

BTIR는 미터 읽기 위해 사용되는 투명한 데이터 전송 모듈입니다. 그것은 블루투스 저 에너지 4를 통해 모바일 응용 프로그램에 IR 데이터를 전송합니다.2이것은 광적 포트를 통해 미터 데이터를 읽는 새로운 방법을 제공합니다.
그림 1 매개 변수
| 매개 변수 | 설명 | |
| 1 | 배터리 | 100mAh |
| 2 | 충전 전압 | DC 5V |
| 3 | 충전 전류 | 1A |
| 4 | 라디오 | 블루투스 저전력 4.2 |
| 5 | 인터페이스 | 마이크로 USB |
| 6 | 작동 온도 | -40°C~70°C |
| 7 | 크기 | 32×32×17mm |
| 8 | 충전 | KM50는 2시간 안에 완전히 충전되고 8시간 동안 지속됩니다. |

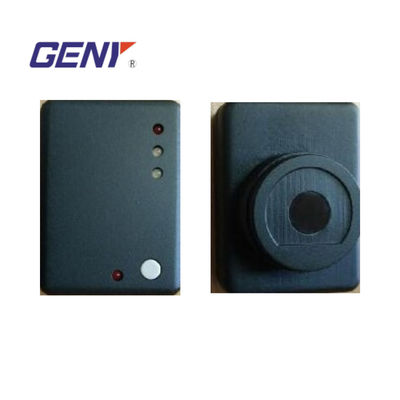

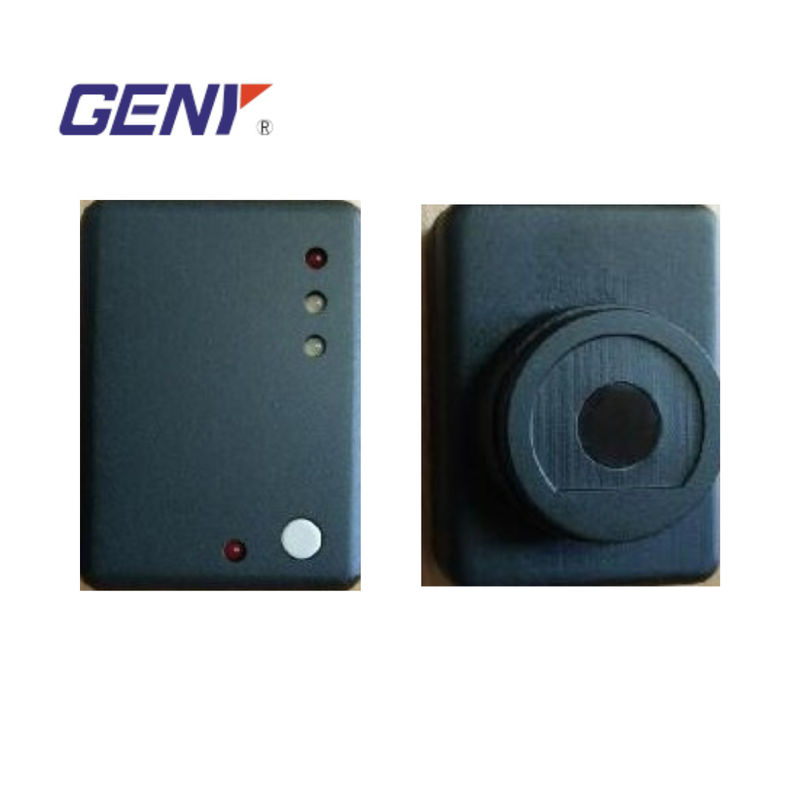

모듈에는 전원 버튼과 LED 표시기가 2개 있습니다.
2초 동안 전원 버튼을 누르면 BTIR 도구가 켜집니다. BTIR가 실행되면 2초 동안 전원 버튼을 누르면 꺼집니다.
LED는 모듈 작업 상태를 나타냅니다. 빨간색의 전력 표시기는 배터리 상태를 나타냅니다. 녹색의 BLE 표시기는 블루투스 작업 상태를 나타냅니다.
그림 2 LED 표시기
| 지표 | 상태 | 설명 | |
| 1 | 전력 표시기 (RED) | 영구적으로 꺼져 | 배터리 가득 |
| 0.5s ON / 0.5s OFF | 저전지 | ||
| 눈 깜빡여 | IR 데이터 수신 | ||
| 영구적으로 켜져 | 충전 완료 | ||
| 2 | BLE 상태 표시기 (GREEN) | 0.1s ON/0.9s OFF | BLE는 방송 중이고 연결 준비 중입니다 |
| 0.5s ON/0.5s OFF | 연결 | ||
| 영구적으로 켜져 | 연결된 | ||
| 눈 깜빡여 | BLE 데이터를 수신 |
안드로이드 버전 81.0, 먼저, 다른 장치에 의해 발견 될 수 있도록 방송 상태에 그것을 넣어 모듈을 켜. 다음 전화 또는 패드에 설치 된 응용 프로그램을 열고, 시작 스캔 버튼을 클릭합니다.(참고): 블루투스 옵션이 활성화되어야 합니다.) 그 후 연결을 하기 위해 하나의 장치의 CONNECT 버튼을 누르십시오.
,
모듈은 첫 번째 연결을 위한 짝짓기 요청을 보낼 것입니다. 기본 암호는 123456입니다.
