| 브랜드 이름: | GENY |
| 모델 번호: | ICT-200A |
| MOQ: | 1 |
| 가격: | negotiate rates |
| 지불 조건: | l/c, d/p |
| 공급 능력: | 100개/1개월 |
전압 및 전류 회로를 분리할 수 없는(폐쇄 링크) 3상 에너지 미터 테스트의 경우, 정확성을 보장하기 위해 전류 절연이 필수적입니다. 다중 위치 테스트 벤치 및 복잡한 3상 설정에서 전압 절연만으로는 충분하지 않습니다.

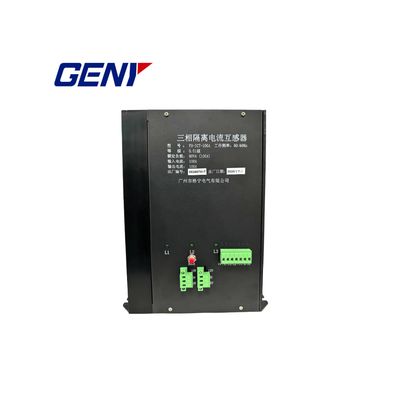

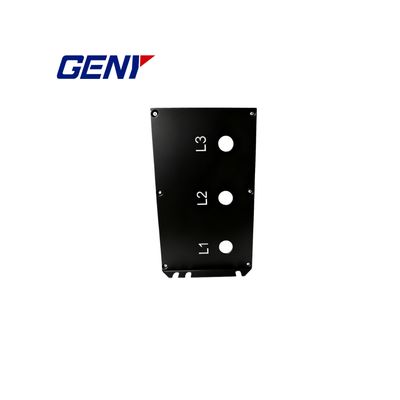

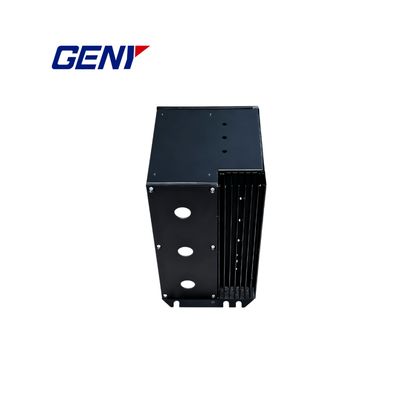

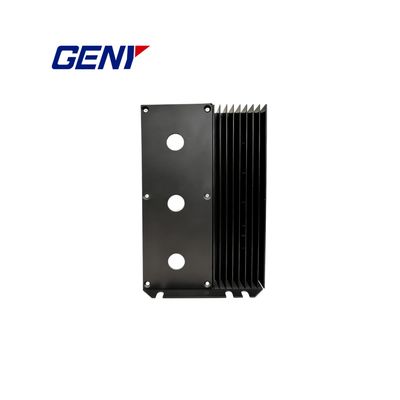

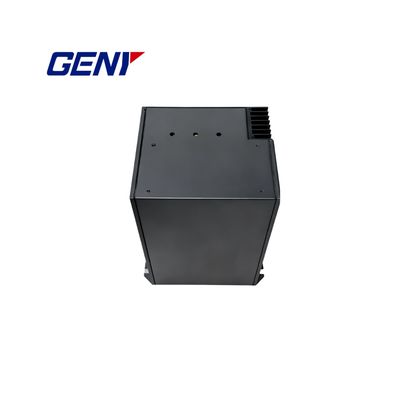

100 A ICT는 전자 오차 보정을 통해 진정한 1:1 전류 절연을 제공하여 등전위 조건에서 정확하고 안전하며 유연한 보정을 가능하게 합니다.
각 ICT는 세 개의 독립적인 1:1 전류 변압기를 통합하여 다음을 지원합니다.
미터 유형 및 부하 전반에 걸쳐 높은 정확도를 유지하기 위해 ICT는 내부 전자 오차 보상기를 사용하고 충분한 2차 출력 용량을 제공합니다. 100 A에서 2차 측은 정확도를 유지하면서 ≥60 VA를 제공할 수 있습니다. 2차 개방 회로/과부하 조건은 표시 및 자동 단락 보호 기능으로 모니터링됩니다.
| 정확도 등급 | 0.01% [cosφ = 0.5C … 1 … 0.5L] |
|---|---|
| 전류 범위 | 1차: 0.1-100 A; 2차: 0.1-100 A (1:1) |
| 정격 주파수 | 50/60 Hz ±5% |
| 출력 부하 | 0.1-1 A: Z = 0.5 Ω 1-100 A: 허용 부하 ≈ 0.6 V를 실제 전류로 나눈 값 |
| 부하/전압 제한 및 용량 | 최대 2차 부하 전압: 0.7 V 2차 출력 용량: 100 A에서 ≥60 VA(일반), 최대 출력 전력 100 A에서 최대 70 VA |
| 절연 성능 | 1차 측에서 2차 측으로; 권선에서 인클로저까지: 2500 V/1분, 누설 < 5 mA |
| 환경 | 작동 온도: +22 ℃ ±5 ℃ |
| 보조 전원 | 2 × 13.5 V AC, 50/60 Hz, ±5% |
정확도는 지정된 부하 및 환경 조건 내에서 적용됩니다.
